Quando si installa una lavastoviglie accanto al lavandino senza un’uscita murale dedicata, il collegamento allo sifone esistente rimane la soluzione più diretta. Il collegamento di scarico della lavastoviglie al lavandino non richiede né grandi lavori né competenze di idraulico professionista, a patto di rispettare alcune regole di dimensionamento che la maggior parte dei manuali degli apparecchi ignora.
Diametro DN 50 su scarico condiviso: la regola che i manuali dimenticano
Si vedono ancora molti tutorial raccomandare un tubo di 40 mm per tutta la linea di scarico. Questa raccomandazione vale per un lavandino singolo. Non appena una lavastoviglie si collega allo stesso scarico, il diametro passa a DN 50 per assorbire il flusso cumulato e limitare i rigurgiti.
Il sito GFAL ricorda nel 2026 che un lavandino abbinato a una lavastoviglie richiede sistematicamente DN 50. Sorel·Est conferma questa regola e precisa un’altezza di uscita murale raccomandata di 50-60 cm dal pavimento per un montaggio compatto.
Concretamente, se il tuo sifone attuale è di 40 mm e aggiungi una lavastoviglie, si raccomanda di sostituire il tratto orizzontale che va verso l’uscita murale con PVC DN 50. Il costo del pezzo è irrisorio, ma l’impatto sulla affidabilità dell’installazione è reale: meno otturazioni, meno ritorni di acqua sporca nel lavandino durante il ciclo di scarico.
Per realizzare un collegamento di scarico della lavastoviglie al lavandino durevole, questa questione di diametro deve essere sollevata prima ancora di acquistare il minimo raccordo.
Pendenza di scarico sotto il lavandino: come verificarla senza livello laser
La norma DTU 60.11 impone una pendenza minima di 1 cm per metro sulle tubazioni di scarico. In pratica, sotto un lavandino da cucina, si lavora su lunghezze brevi (raramente più di un metro tra il sifone e l’uscita murale). Ma è proprio su queste distanze ridotte che il minimo difetto di pendenza provoca un rigurgito.
Per verificare, bastano una livella e una squadra da muratore. Posiziona la squadra sul tubo orizzontale tra il sifone e il muro. Se la bolla è centrata o se il tubo scende leggermente verso il muro, la pendenza è corretta. Se il tubo risale, anche solo di qualche millimetro, è necessario riposizionare i collari di fissaggio.
Quando la pendenza è impossibile da correggere
In alcune cucine antiche, l’uscita murale è quasi allo stesso livello del fondo del sifone. Ci si trova con una contro-pendenza che nessun collare può correggere. In questo caso, ci sono due opzioni:
- Alzare il sifone installando un modello più compatto o sollevando il lavandino di qualche centimetro (possibile su un mobile da cucina standard con piedi regolabili).
- Praticare una nuova uscita murale più bassa, il che richiede di attraversare il muro e collegarsi alla rete di scarico verticale, un lavoro più pesante ma talvolta l’unico praticabile.
- In ultima istanza, una pompa di sollevamento compatta sotto il lavandino può forzare lo scarico, ma aggiunge rumore e un ulteriore punto di guasto.
I pareri variano su questo punto: alcuni installatori tollerano una pendenza quasi nulla su 50 cm, altri rifiutano categoricamente. È meglio puntare a 1,5-2 cm per metro per mantenere un margine di sicurezza.
Loop anti-sifonaggio: altezza e fissaggio al muro
Il punto alto del tubo di scarico impedisce alle acque reflue del lavandino di rifluire nella lavastoviglie. Se ne parla in tutte le guide, ma il dettaglio che conta è l’altezza esatta e il modo di fissare questo loop affinché rimanga nel tempo.
Il punto alto del loop deve trovarsi al di sopra del livello di scarico del lavandino, generalmente intorno ai 60 cm dal pavimento. Se il tubo flessibile scende progressivamente sotto il proprio peso (cosa che accade in pochi mesi), il loop perde la sua funzione di barriera.
Il fissaggio più affidabile: un collare in inox avvitato nella parete interna del mobile sotto il lavandino, all’altezza giusta. Si fa passare il tubo flessibile in questo collare, e rimane in posizione anche quando si cerca sotto il lavandino per prendere un prodotto per la pulizia. Un semplice fascetto di plastica si allenterà prima o poi.
Valvola di non ritorno: utile o superflua
Se il loop alto è installato correttamente, la valvola di non ritorno non è obbligatoria nella maggior parte delle configurazioni. Diventa necessaria quando l’altezza di scarico supera i 60 cm o quando la lavastoviglie condivide la sua linea con una lavatrice. Una valvola costa tra i 5 e i 20 euro e si posiziona direttamente sul tubo di scarico, lato sifone.

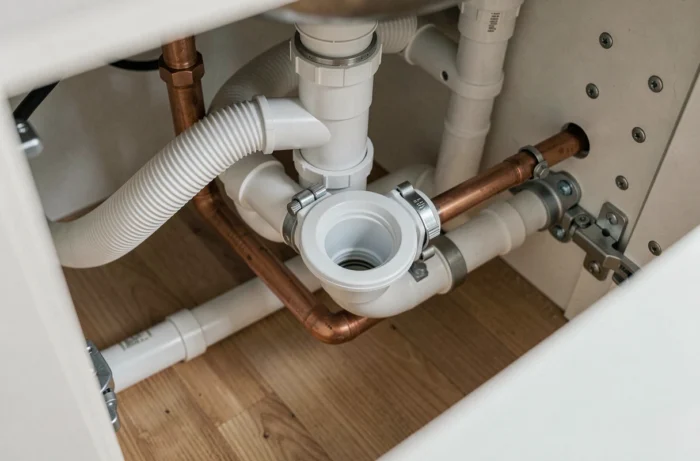

Collegamento allo sifone del lavandino: scegliere tra presa laterale e raccordo a Y
La maggior parte dei sifoni venduti oggi integra una presa laterale con un tappo rimovibile. Si rimuove il tappo, si inserisce il tubo flessibile della lavastoviglie, si stringe un collare. L’operazione richiede cinque minuti.
Quando il sifone non ha una presa laterale (comune nelle installazioni di oltre quindici anni), si presentano due scelte:
- Sostituire il sifone con un modello con presa macchina integrata, verificando che il diametro di uscita corrisponda al tubo esistente (DN 40 o DN 50).
- Installare un raccordo a Y tra il sifone e l’uscita murale, il che consente di collegare la lavastoviglie senza toccare il sifone stesso.
- In entrambi i casi, applicare del nastro PTFE o una guarnizione o-ring nuova su ogni raccordo filettato per garantire la tenuta.
Dopo il montaggio, si avvia un ciclo corto a vuoto e si controlla ogni giunzione durante l’intera durata dello scarico. Una micro-perdita a livello di un collare mal serrato non si vede sempre a prima vista, ma finisce per danneggiare il fondo del mobile.
Il test più indicativo: infilare un foglio di carta assorbente sotto ogni raccordo durante il primo ciclo completo. Se la carta rimane asciutta, l’installazione è buona. Altrimenti, si stringe o si sostituisce la guarnizione difettosa prima di richiudere il mobile.
